配料秤
配料系統由皮帶秤部分和控制系統部分構成，下面以單臺皮帶秤和單套控制系統總成給出說明：
1 皮帶秤的構成

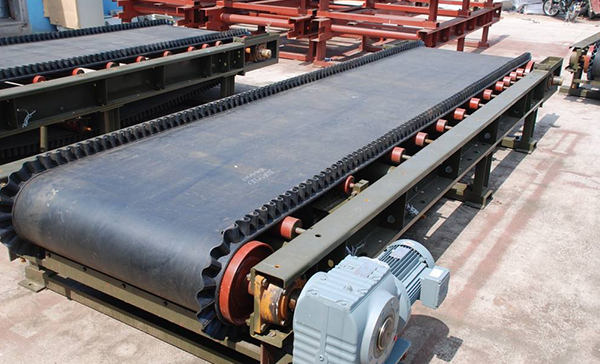

皮帶秤由秤體，主被動滾筒，托輥，減速電機，皮帶，計量傳感器，支腿，可調節料口等組成。
秤體采用C型鋼結構，具有結實耐用抗沖擊性能好等特點。
主被動滾筒的滾筒軸采用整根圓鋼，可有效防止軸由兩段圓鋼拼接而成，容易開焊的問題。
托輥采用軸承盒加軸承方式。現場容易維護，加油方便。
減速電機采用渦輪蝸桿方箱減速電機，故障率低，可實現無級變速。
皮帶采用環形裙邊帶，50高的裙邊可有效防止原料灑落。
計量傳感器采用波紋管全不銹鋼結構，可有效防止現場原料的腐蝕。使皮帶秤故障率大大降低。
清掃器可有效******灑落到皮帶上的原料，提高計量精度，降低皮帶磨損。
支腿可根據現場情況設計，使皮帶秤高度滿足生產。
可調節料口可以調節原料料層的厚薄，使皮帶秤工作狀態下。
2 控制系統的構成
控制系統由電控柜，電腦，儀表，變頻器，低壓電器等組成。
控制柜采用琴臺式結構，操作方便。電腦可直接放置到上面。表面采用防靜電噴涂。
電腦采用國產優質品牌機，整機硬件全國聯保保修3年。
儀表采用我公司自主研發生產的ZK820SL儀表，具有抗干擾能力強，故障率低，全漢字操作等特點。易于現場工人掌握操作。
變頻器采用國產優質歐瑞品牌，故障率低，操作方便。
低壓電器采用國產優質品牌，質量穩定可靠，現場采購方便。
DEL系列定量給料機、是采用德國申克公司（SCHENCK）的生產技術和工藝標準生產制造。專用于連續測量散塊狀、顆粒狀、粉狀等物料的瞬時流量，廣泛適合于建材、電力、冶金、化工、煤炭等行業生產過程中的,計量、控制、專用設備。
1、技術指標 1、給料計量精度：≤±0.5％
2、給料輸送能力：0.1－1500T/H
3、給料調節范圍：1：10
4、電源：380V/AC±15％、50Hz±2％
5、使用環境:–45～60℃
6、相對濕度：≤90％
2、秤體結構秤架
秤體稱重裝置固定在獨立的單計量拖輥的杠桿上，稱重杠桿固定在秤體中間，物料在運行中經過計量段時稱重，而在其它位置時與秤體無關，秤體進料位置遠離計量段，因此，物料的倉壓、物料的變化都不會影響秤體的計量精度
